精密光学实验平台

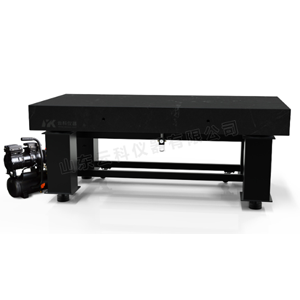

云科光学隔振平台由钢质蜂巢内核、顶板及底板组成，在降低重量的前提下提供了足够的硬度。光学隔振平台顶板为高导磁性不锈钢材料，底板为碳钢板，四周侧板内层为碳钢板外层为黑色铝塑板。

产品说明及用途
HGVA315 电动升降台可提供升降运动，体积小，精度高，适用于需要进行高度调节的场合。也可用在显微镜下实现微调运动。
产品特点
1.采用步进电机驱动，实现升降位移自动调整，自动控制；
2.高精度精研螺杆传动，具有断电自锁功能；
3.采用转向机构，节省空间；
4.精密交叉滚柱导轨导向，精度高运行平稳；
5.电机垂直侧方放置，外形小巧、运行平稳；
6.上下限位开关有效保护产品，光电开关作为零位，精度高 ；
7.可配伺服电机；速度更快，精度更高。

产品技术参数

产品外形尺寸图

产品实物图

主要技术参数

（1）物镜焦距（理论值）F=500 毫米

（2）有效孔径：Φ80mm

（3）视场： 3°20′

（4）照明灯泡: 6V LED

（5）分辨率：1.8″

（6）外形尺寸：570×Φ90mm

（7）重量：约0.6kg

仪器用途：
平行光管是通过它取得来自无限远的平行光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直线的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。

工作原理：

PGF500-80-1 平行光管工作原理图如图 1 所示。作为检验基准目标的十字分划板 2 被光源 1 均匀地照明。如果十字分划板 2 准确地位于物镜 3 的焦平面上，那么通过分划板 2 的光经物镜 3 折射出后即为平行光束，亦相当于来自无穷远目标发出的光束。

1、光源组件 2、分化板 3、物镜

平行光管外形结构和尺寸图/Construction and dimensions

产品实拍/The product will

产品特点

1、配有步进电机和标准 DB9 接口，配合 HGC 系列运动控制器可实现自动控制；

2、进口高品质滚珠螺杆驱动，重复定位精度高、寿命长；

3、 精密线性轴承导轨，运动舒适，垂直使用效果好；

4、步进电机和滚珠螺杆通过高品质弹性联轴器连接，传动同步噪音小，可选配我司配套控制系统，实现高分辨率控制；

5、 电机采用双出轴，配有手轮，便于调试；

6、 两端装有零位和限位开关，方便准确定位,特殊说明可加装机械限位；

7、 采用标准安装孔位，组合方便；

8、可换装伺服电机，实现高速、高精度、高负载运行场合。

产品简介及用途
本产品主要用于对物体进行平移运动，包括水平平移和垂直平移，通过不同的控制程序实现水平及垂直的往复运动、间歇运动、微型加工及教学演示等。适 用于实验室及各领域高校对光学、运动学、振动学、力学等领域进行研究实验的辅助设备。

产品技术参数/Product technical parameters

产品尺寸/Product size

尺寸说明/Size specification

产品实拍/The product will

产品简介及用途

HGVA985 电动升降台为山东云科 HGVM985 手动升降台电动款，是一款高分辨 率大负载、短行程精密升降机构。可以用来对光路装置进行调整，也可作为激光 干涉测量装置。是山东云科自主设计研发生产的一款性价比优越的升降装置。该 系列有多种行程可供选择，特殊需求接受定制。

产品实拍

相关产品

产品特点/Product features

1、体积小重量轻，预留安装孔，通孔和标准孔距的螺纹孔，可竖直安装，也可水平安装，灵活选择，而且还可以配合我司自主生产的积分球及光源配套使用，整体通用性强；

2、20（28）步进电机和精研传动结构，空回小，双向精准限位；

3、做工精良、坚固耐用；

4、通光孔径连续可调；

5、在快速实验及多次重复实验中，需要迅速精确反复调节通光孔径时，该款产品独占优势；

6、可以有效解决人工对系统的人为影响和手动调节带来的误差，同时可以减少人工调节时对实验平台造成的位移冲击，减少操作人员暴露实验环境中的时间；

7、既克服手工操作的不确定性又方便用户进行远程操控或自动化实验，对人员及实验设备均有益处。

产品参数/Product parameters

产品尺寸/Product size

产品说明/The product description

产品实拍/The product will

相关配套产品/Related supporting products

产品特点：

1.标准配备有步进电机和标准RS232接口，可增加光电零位,配合HGC系列运动控制器可实现自动控制;

2.旋转轴系采用轴承钢材料精密加工而成，配合精度高，承载大，寿命长;

3.传动采用蜗轮蜗杆结构，台面可以任意正反旋转;

4.蜗轮蜗杆经过精密研配，运动舒适，空回极小;

5.巧妙设计的消间隙结构，可以调整因长期使用造成的间隙;

6.中心通孔直径有公差限制，通孔的中心与旋转中心重合，方便定位;

7.步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小;

8.台面外圈是刻度圈，周圈激光刻划标尺且可以相对台面转动，方便读数和初始定位;

9.可换装伺服电机，适合工业应用.

产品技术参数：

产品实拍

可配我是运动控制器使用！

产品特点
★用于大行程，不定量,大载荷的升降调整；
★采用剪形升降支撑,精研丝杠驱动，双导轨五轴过定位机构，保证运动平稳、舒适,精度高,承载大；

★上、下两面多孔位设计，适用性強，均可作安装面；
★配有锁紧手轮,安装可靠。

产品参数

实拍图片

产品特点

1、水平交叉光路，固定光栅，结构紧凑，体积纤巧；

2、内置进口CCD芯片，动态范围大，数据传输快，可实现在线实时测量；

3、提供光谱定标软件和应用软件；

4、广泛应用于光源制造及研究（如LED等）、农业、化工、医药、生物、石油及印染等行业的光谱及色度特性的在线测量，还可以进行透射、吸收及荧光光谱等的测量；

5、机体铸件结构，保证光学系统稳定性。

• 可夹持12个滤光片；
• 多种滤波片可以单独使用，也可以组合使用；
• 旋转滤波片轮、更换滤波片时，光路中心不变；
• 可台面固定，也可杆架支撑。

产品参数：

用途：

广泛应用于光学实验，生物特征识别，医疗仪器设备，积分球均匀光源，激光测距仪等。

产品图片/Product pictures

HGMS系列细牙螺纹副，用不锈钢材料精研制成，M6X0.25超细螺纹(螺杆旋转一圈，轴向只位移0.25MM)，灵敏度达到0.001MM，在不需要定量调整时，能提供比普通测微头精度更高的调节功能。配有铜制螺母，耐磨性极佳，并且还具有锁紧功能，抗震动，防松动。安装尺寸与测微头相同，方便互换。两种端部和尾部结构方便使用。

适用于微动设计、自动化设计、仪器仪表设计、航空航天设计等大量领域。

采用优质不锈钢杆身和优质铜套，经过下料粗切削加工、精切削加工、粗磨削加工、精磨削加工、质量管控、物流管控等多项流程才产出，保证送到用户手中的产品都是百里挑一。

　　1.产品名称和型号

　　HGMMA系列三维相机调整架

　　2.产品特点

　　● 具有三维微调装置，两维倾斜一维旋转；

　　● 采用精密轴系旋转调整，定位稳定、可靠；

　　● 圆周360°刻划，方便读数，旋转维度加装锁紧装置；

　　● M6X0.25细牙螺杆调节，高品质碟形弹簧复位，弹性可调，直至刚性；

　　● 可装卡Ф20mm和Ф60mm的相机或其他激光设备；

　　● 特殊规格接受定制。

　　该款产品是一款多功能调整机构，可安装相机或者其他激光设备，进行三维精密调整，其中HGMMA20内部也可安装镜片实现三维调整（该种使用方式即为我司HGMMP2254偏光镜架产品）。整体机构可水平安装也可垂直安装，使用方便，安装灵活。

　　（此处最好有垂直水平安装的照片，下面安装一根支撑杆的照片，下面安装杆架，3系滑轨和配套滑块，+另加一组下面安装三维平移台，夹持一个手电筒前方摆放透镜，依次是手电筒--透镜--白屏（铝板喷涂白色或黑色）等

　　3.技术指标

　　4.外形尺寸图

     5.图纸下载
